Теория систем автоматического регулирования





Частотные свойства последовательных


Рабочие файлы: [zvenya_kor.vsm]

К основным корректирующим звеньям относятся:

Пассивное интегрирующее звено

Пассивное дифференцирующее звено

Пассивное интегро-дифференцирующее звено

Фазосдвигающее звено

Антивибратор

Пассивное интегрирующее звено

Пассивное дифференцирующее звено

Пассивное интегро-дифференцирующее звено

где: T1 = (R1+R2)C2; T2

= R2C2; T3 = R1C1; T4 = (R1||R2)C1.

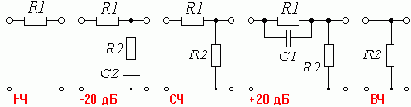

Схемы замещения пассивного интегро-дифференцирующего звена на разных частотах

Фазосдвигающее звено

Антивибратор

Отмеченный участок ЛАЧХ корректирующих звеньев 1, 2 и 3, должен так изменить вид корректируемой ЛАЧХ, чтобы она в том же диапазоне частот пересекала ось частот с наклоном -20 дБ/дек.
