Форма Коши


Форма Коши

Матричная форма записи системы ДУ решенных исключительно относительно первой производной координат САР.

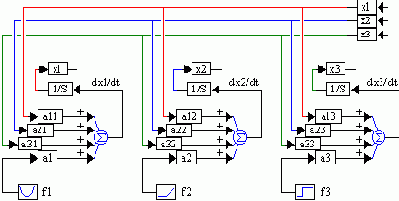

Структура блок-схемы решающая систему ДУ представленную в форме Коши

Изображенная на рисунке блок-схема позволяет решить систему ДУ представленную в форме Коши:

(2)

где:

x1, x2, x3 - собственные координаты системы - ошибка системы x(t), воздействие на объект u(t), выходная координата - y(t), ...;

a11, ... , a33 - постоянные коэффициенты (если система не является зависимой от параметра) - суммы и произведения постоянных времени Tj, коэффициентов усиления Kn;

f1, f2, f3 - воздействия на систему - сигнал задания g(t), помехи fj(t).

О форме Коши:

Применяется в теории управления не часто.

Удобна, если для расчетов использовать классические математические пакеты: MathCAD, MATLAB, Mathematica, Maple, Derive.

Используется при построении аналоговых вычислительных моделей матричного типа (например, моделей на операционных усилителях).

Уравнения могут быть решены относительно любой из фазовых координат xi.
